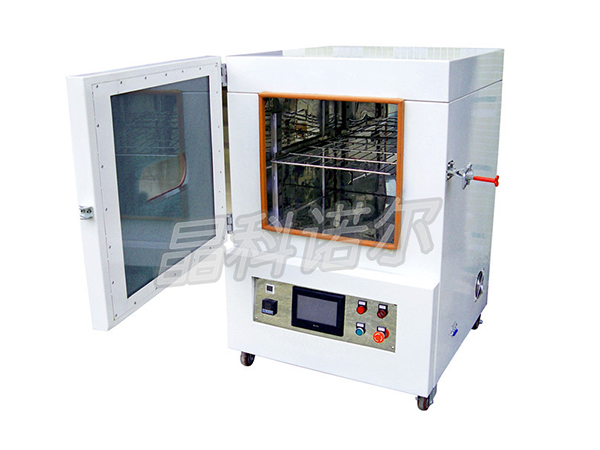

单门真空烘箱、单层真空烤箱、单层真空干燥箱



产品参数:

本产品适用于锂电池生产过程中,电池极片及待注液电芯真空烘烤工序。
采用行业领先匀温技术,温度波动±2℃;真空腔内-0.098Mpa可保持≥24小时;多项品质及安全保护,是确保干燥效果的理想设备。


在线咨询 全国热线:0755-27191567

产品概述

产品特点:

A、电气特点:

1、 温度控制选用AISET三位式PID温控器,控温分辨率高。

2、 测温探头选用台湾华菱特制型号,置于真空腔体后部,迅速真实反映工作温度。

3、 三重超温保护装置,超过设定温度时自动断开加热,确保物料及设备安全。

4、 配备定时停机功能,升温至设定温度开始计时,各层可独立定时。

5、 运风风机可独立开启,可在停止加温时做降温风机使用。

6、 选用优质304不锈钢无缝电热管,升温迅速,节能耐用。

B、结构特点:

1、 内腔材料为优质SUS不锈钢,抗电池浆料及电解液腐蚀。

2、 多层隔热材料构成封闭保温层,阻隔热量散失,有效解决邻仓串温及外壁发热问题。

3、 箱门为双层钢化玻璃结构,有过压保护功能,腔内气压过大时可自动调节至允许范围。

4、 真空腔与箱门间配备特制异性硅胶密封圈,密封效果极佳。



项目

技术参数

触摸屏

7.0寸彩色触摸屏

PLC

信捷可编程控制器

温控器

上海亚泰牌PID温控器

真空表

松下(日本)数显真空表

操作界面

彩色触摸屏+PID温控器+数显真空表;可实现自动换气、恒温、等动作

工作室尺寸

高1000mm×宽1000mm×深1500mm

整机尺寸

高1450mm×宽1400mm×深1650mm

功率

18KW(峰值功率)

电源

三相380V

配套气源

真空:-0.095~-0.1Mpa

压缩空气:0.4~0.5Mpa

干燥气体:0.1~0.2Mpa

工作温度

室温~200℃

温控精度

±1℃

温度分布均匀性

工作室内各点温差≤±4℃

升温速度

室温(以约25℃计)升至80℃约需28分钟

加热方式

电加热

超温保护装置

各层均配二重机械超温保护,分别独立测温

报警方式

报警灯+蜂鸣器开启

工作室真空度

0~-0.098Mpa,保压24小时后真空度保持≥96%

压力转变速度

工作室抽真空及充气破真空时间小于1分钟

工作室材料

SUS 不锈钢板

外壳材料

采用SECC钢板,表面喷涂塑,
